Volts/Div.

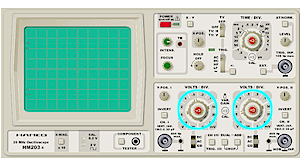

map_volts_div_wheel

Die „Volts/Div.“ Regler verstärken ein Eingangssignal oder schwächen es ab, so dass je Division das eingestellte Pegelmaß gilt. Die Regler regeln den „Ablenkkoeffizienten“. Eine „Division“ ist ein Abschnitt, ein Kästchen auf dem Bildschirm des Oszilloskops.

Eine Einstellung von „.5“ bedeutet z.B., dass die Höhe eines Kästchens einem Spannungswert von 0,5 V entspricht. Eine Amplitude von 1 V hätte also einen Abstand von zwei Divisions vertikal zur Abszissenachse.

Der „Volts/Div.“ Regler besteht aus zwei Stellrädern.

map_volts_div_calibrated_wheelMit dem großen Stellrad ist eine Grobeinstellung auf kalibrierte Werte möglich. Um die kalibrierten Werte zu erhalten, muss das kleine Stellrad jedoch am linken Anschlag stehen.



map_volts_div_uncalibrated_wheelMit dem kleinen Stellrad, das sich auf dem großen Stellrad befindet, kann eine Feineinstellung erreicht werden. Das kleine Stellrad ist jedoch nur für die Stellung am linken Anschlag kalibriert.
